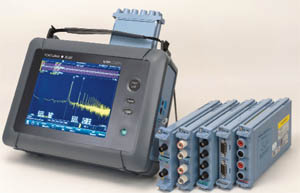

En korsning mellan en digital minnesskrivare och ett oscillo­skop. Så kan man beskriva Scopecordern, Yokogawas kombinerade oscilloskop och datainsamlingsinstrument med utbytbara ingångs­moduler. Den nya generationen är mindre till formatet för att lättare kunna tas med i fält och har plats för två ingångsmoduler.

Yokogawa lanserade Scopecordern redan 1997 och har hunnit med att uppdatera den två gånger under åren. I den senaste generationen har företaget satsat på att krympa instrumentet och förse det med batteri liksom en pekskärm.

– Du får ett portabelt instrument med samma noggrannhet som i labbet, säger Clive Davis på Yokogawa.

Därmed blir det enklare att testa exempelvis kraftelektroniken i elbilar och tåg under körning men också att felsöka i fasta installationer eller studera omvandlare till solpaneler.

Den nya modellen DL350 har 16 digitala kanaler som standard, sedan kan man exempelvis addera åtta analoga kanaler genom att stoppa i två fyrkanaliga ingångsmoduler. Det finns också moduler för olika typer av sensorer liksom för analys av bussar som Can, Lin och Sent. De flesta av de äldre ingångsmodulerna passar den nya versionen så totalt finns det 18 olika ingångsmoduler att välja på.

På framsidan av instrumentet hittar man bara fyra knappar inklusive strömbrytaren, resten styrs från den resistiva pekskärmen på 8,4 tum. Orsaken till att den inte är att kapacitiv, som annars är kutym i branschen, är att den kapacitiva tekniken visade sig vara känslig för kraftiga elektromagnetiska fält, och sådana kan man hitta i en del av de miljöer där instrumentet är tänkt att användas.

– Vi har lagt ned mycket arbete på att få skärmen lika responsiv som med kapacitiv teknik.

Scopecordern kan användas både som oscilloskop och för datainsamling. I oscilloskopläget finns olika triggmöjligheter, matematiska funktioner och flexibel minnesanvändning. Bland annat kan minnet segmenteras så att det rymmer 1 000 insamlade vågformer.

Men jämfört med vanliga oscilloskop är samplingshastigheten och bandbredden låg. Däremot har Scopecoredern hög upplösning, upp till 16 bitar beroende på ingångsmodul med en samplingshastighet på 1 MSa/s. Nöjer man sig med 12 bitar får man 100 MS/s. Dessutom är ingångarna isolerade upp till 1 000 V. Minnet är mycket långt, upp till 100 MSampel per modul.

Drar man ned samplingstakten till 15 kHz går det dessutom att spara data direkt till ett SD-kort och därmed få ihop 5 GSampel per modul vilket motsvarar 50 dagars kontinuerlig datainsamling.

Framsidan är som ett A4-papper och instrumentet väger strax under 4 kilo med batteri och två ingångsmoduler. Batteriet räcker tre timmar men instrumentet kan också drivas med nätspänning eller likspänning mellan 10 och 30 V. Som tillval finns en GPS-modul som ger tid och plats.

Priset för DL350 ligger på cirka 5 000 euro och modulerna kostar ungefär 1 500 till 4 000 euro per styck.
