5G-, satellit- och radartillämpningar liksom elektronisk krigföring blir alla enklare att studera om man har ett instrument med flera, faskoherenta kanaler. Det är exakt vad Rohde & Schwarz erbjuder med den nya signal- och spektrumanalysatorn FSWX.

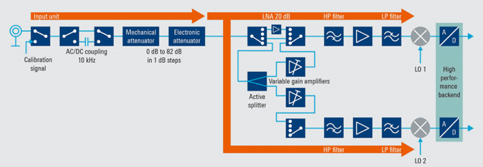

FSWX finns med en eller två ingångar och en maximal frekvens på 26,5 GHz respektive 44 GHz. Analysbandbredden är 4 GHz per ingång. Varje ingång kan också delas upp i två signalvägar som behandlas och analyseras separat samtidigt som signalerna förblir korrelerade.
Arkitekturen gör det också möjligt att trigga på olika sätt. Exempelvis går det att definiera en nivå på IF- eller RF-signalen för olika frekvenser eftersom varje mottagarväg bakom splittern kan ställas in oberoende.
Därmed blir det exempelvis möjligt att faskoherent analysera en signal i olika frekvensområden. Det är särskilt användbart för elektronisk krigföring eller där man vill upptäcka och analysera hot i olika frekvensband.
Det går också att studera utsignalen från en förstärkare eller blandare samtidigt som man ser insignalen som skapade den.
Ett annat sätt att använda instrumentet är att studera relationen mellan olika element i en fasstyrd antenn i ett radarsystem, eller en Mimo-tillämpning i ett kommunikationssystem.
Traditionellt använder spektrumanalysatorer YIG-filter för att skära ut ett visst frekvensområde. Dessa har dock ett komplicerat frekvenssvar och fungerar inte för bredbandig signalanalys. FSWX använder istället bredbandiga AD-omvandlare i kombination med filterbankar som täcker hela frekvensområdet. Det gör att signalerna kan förselekteras utan YIG-filter, vilket förbättrar mätprecisionen och minskar risken för spegelsignaler. För smalbandsapplikationer kan YIG-filter ändå användas som tillval.
Instrumentet körs på ett Linux-baserat operativsystem och kommer med mjukvara som kan synkronisera mätningar mellan olika ingångar för samtidig analys. Det underlättar exempelvis att se om en radarsignals övertoner påverkar felvektorn (EVM) för en 5G-signal.
