Panasonic erbjuder ett brett utbud av komponenter designade för industriell automation. Bland dem är miniatyrfotoelektriska sensorer särskilt populära, uppskattade för sina kompakta dimensioner, höga precision och pålitlighet i krävande tillämpningar.
Låt oss undersöka vilka funktioner dessa lösningar erbjuder och vad som särskiljer dem vad gäller tekniska parametrar.
Automation av produktions- eller distributionsprocesser kräver ofta sensorer som inte bara är precisa utan även miniatyriserade, vilket möjliggör detektering, räkning och positionering av objekt i relativt trånga utrymmen, t.ex. transportband, inne i maskiner osv. Det bör naturligtvis noteras att sådana sensorer ofta används för övervakning av drift eller styrning av mekanismer eller drivningar.
Oavsett användningsområde kommer köparen att söka efter beprövade och hållbara lösningar med så kort svarstid som möjligt och slutligen kompakthet. Det är just i detta segment som produkter från PM- och EX-serierna från Panasonic är placerade.
Panasonic fotoelektriska sensorer
I denna artikel behandlar vi ämnen som:
Spaltsensorer

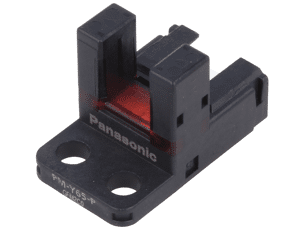

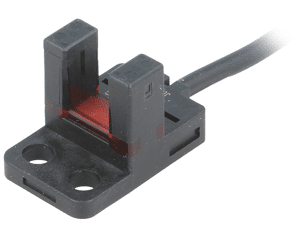

Användningsområden för spaltsensorer varierar; de används både för positionering och för detektering av rörliga elements position (istället för ändlägesbrytare), samt för räkning av rotationer eller till och med för bestämning av avböjningsvinkel. Denna typ av sensor erbjuds av Panasonic i tre serier: PM-25, PM-45 och PM-65, där produkterna i de två första serierna har högre skyddsnivå (IP64). Specifika egenskaper för varje serie kan sammanfattas som:
- enkel montering med hjälp av M2- eller M3-skruvar;
- minsta dimensioner;
- trådad utgång ersatt av en kontakt (CN-14A).
PM spaltsensorer kan drivas med spänningar från 5V till 24V DC. De har skydd mot omvänd polaritet för strömförsörjning och utgångsanslutning; den inbyggda kretsen inkluderar även en signalförstärkare. Modulerna har transistorutgångar (NPN eller PNP) som fungerar i DARK-ON eller LIGHT-ON läge. Dessutom indikerar sensorerna sin status med hjälp av en LED monterad i ett halvt genomskinligt hölje. Sensorernas svarstid är 20 µs i LIGHT-ON-läge och 80 µs i DARK-ON-läge. Den maximala utgångssignalfrekvensen når 3 kHz. Oavsett variant är öppningsstorleken mellan sändare och mottagare alltid 6 mm. Panasonic erbjuder 7 produktformat, betitlade med profilsformer med bokstäverna F, K, L, R, T, U och Y. För att förstärka konstruktionen är dess mest känsliga delar fyllda med epoxiharts.
EX-10 och EX-20 serier sensorers

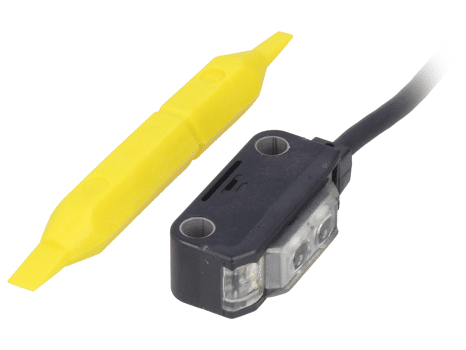

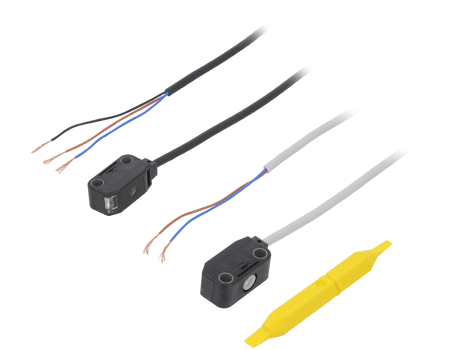

För tillämpningar som kräver objektdetektering på längre avstånd (upp till 2 m) utvecklade Panasonic EX-10 och EX-20 sensorserier. De har liknande parametrar, kännetecknade av (respektive):
- ultrakompakta dimensioner;
- möjligheten att justera känslighet (justerare ingår i satsen). Båda grupperna inkluderar modeller som är reflexiva (strålen som sänds ut från sensorn återvänder till modulen där den detekteras) samt i sändar-mottagarpar.
En anmärkningsvärd utmärkande egenskap för EX-sensorerna jämfört med PM är deras mycket höga skyddsklass: IP67, som skyddar mot de flesta miljöfaktorer, särskilt damm och vattenånga. Modulerna kräver en 12…24V DC matningsspänning (maximal driftström är 50 mA). Utgångarna är utförda som fabriksmonterade kablar (utan kontakter i ändarna) och har transistor-konfiguration som NPN eller PNP. Beroende på modell fungerar sensorn i LIGHT-ON eller DARK-ON läge. Svarstiden överstiger inte 500 µs.
Strålarna och sensorerna som används av Panasonic är tillräckligt precisa för att detektera objekt med en profil så liten som 0,5 mm – men det är nödvändigt att kontrollera specifikationerna för den specifika modellen. Det maximala driftområdet varierar också och kan vara från 14 mm till 2 m. En fördel med dessa sensorer är deras minskade känslighet för störningar från lysrör och andra intensiva ljuskällor. Sådana parametrar gör att EX-sensorerna kan användas även i industriella grenar där hög precision krävs, t.ex. i PCB-tillverkning och till och med integrerade kretsars produktion.
