JavaScript is currently disabled.Please enable it for a better experience of Jumi. Lågpris-MCU för motorstyrning

Batteridrivna fläktar, elverktyg och hushållsapparater är några  tillämpningar för RA2T1 – en ny lågprismodell i Renesas motorstyrkretsfamilj RA. Uppgifter där utrymme, kostnad och batteritid räknas mer än rå prestanda.

RA2T1 är optimerad för att styra borstlösa DC-motorer (BLDC).  Den har en trekanalig sample-and-hold-funktion för att kunna mäta alla tre faserna samtidigt. Det ska förbättra noggrannheten jämfört med traditionella och sekventiella ADC-mätningar.

PWM-modulen stöder komplementära utgångar med dead-time-injektion och asymmetrisk modulation. För överströmsskydd finns komparatorer för snabb avstängning vid fel.

RA2T1 stöds av Renesas utvecklingsmiljö Motor Workbench och Flexible Software Package (FSP). Där kan du implementera trapezoidal styrning och enklare FOC-varianter och andra styralgoritmer.

Cpu:n är en Arm Cortex M23 på 64  MHz. Minnet är 64 kbyte Flash och 8 kbyte SRAM.

Kretsen har en tolvbitars ADC med 3 stycken sample-and-hold. Temperaturområdet är –40 °C till +125 °C. Den finns  i volymer nu, i QFN och LQFP från 4×4 mm. Referenskonstruktioner finns för exempelvis sladdlösa verktyg, takfläktar och dammsugare.

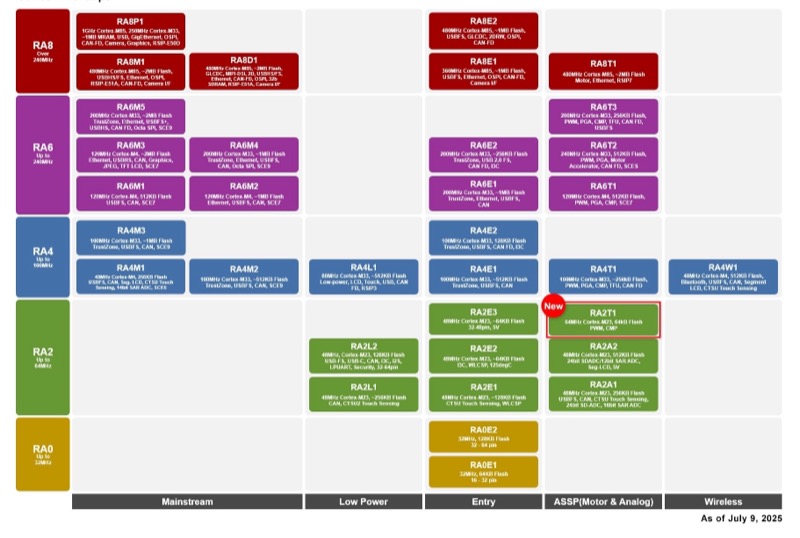

Hela familjen:
