JavaScript is currently disabled.Please enable it for a better experience of Jumi. Murata krymper RF-testkontakten till en kvadratmillimeter

Murata har inlett massproduktion av vad företaget uppger är världens minsta koaxialkontakt med inbyggd omkopplare för RF-testning. Den nya SWL-serien upptar bara en kvadratmillimeter på kretskortet och kan minska den totala ytan som krävs för RF-mätning med upp till 60 procent.

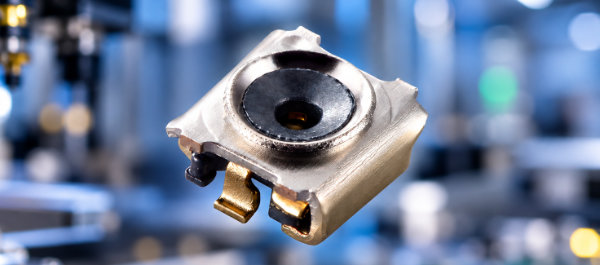

De nya kontakterna MM8330-2600RJ5 och MM8330-2600RK20 mäter endast 1,0 × 1,0 × 0,55 millimeter. Monteringsytan är därmed cirka 40 procent mindre än för Muratas tidigare SWJ-serie.

Den största besparingen uppstår dock vid själva mätningen. En RF-testkontakt kräver normalt ett fritt område runt komponenten för att mätproben ska komma åt. Med Muratas nya kontakt och en specialutvecklad prob kan den totala ytan för testpunkten minskas med cirka 60 procent.

Det ger konstruktörerna större frihet vid utveckling av smartphones, bärbar elektronik och andra kompakta trådlösa produkter, där antalet komponenter fortsätter att öka samtidigt som utrymmet på kretskortet är begränsat.

SWL-serien stöder frekvenser från DC upp till 15 GHz och har en nominell impedans på 50 ohm. Enligt Murata har företaget lyckats kombinera den kraftiga miniatyriseringen med låga RF-förluster och god mekanisk hållfasthet.

Kontakterna är redan i massproduktion. De tillhörande proberna för automatisk och manuell mätning väntas börja massproduceras i december 2026.
