Raspberry Pi är en dataplattform som har blivit mycket populär bland elektronikentusiaster, hobbyister, utbildare och även yrkesverksamma. Tack vare sin lilla storlek, låga pris och mångsidighet har Raspberry Pi blivit ett verktyg för att lära sig programmering, hjärtat i olika projekt och även grunden för många enheter och system avsedda för industriellt arbete.

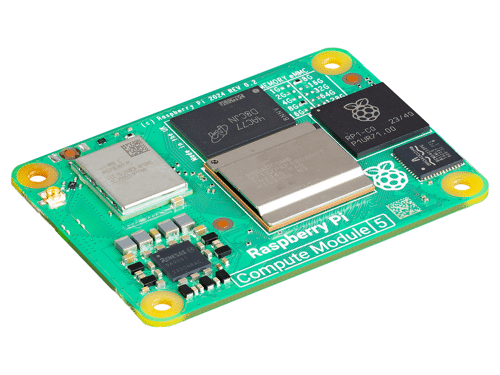

Compute Module 5 är kompakta versioner av Raspberry Pi 5 enkortsdatorer. De har inte några gränssnittskontakter (USB, HDMI etc.) på PCB – istället är de utrustade med två täta, lågprofils kort-till-kort-kontakter (DF40C-100DS), som ger designern tillgång till varje buss som erbjuds av mikroprocessorn (inklusive vanliga gränssnitt som Gigabit Ethernet, PCIe). Detta gör det möjligt att med hjälp av CM5 bygga en miniatyriserad krets för en specialiserad enhet, som i storlek är mindre än en standard Raspberry Pi. CM5 är tillverkad i ett format som är känt från fjärde generationens moduler.

Moduler

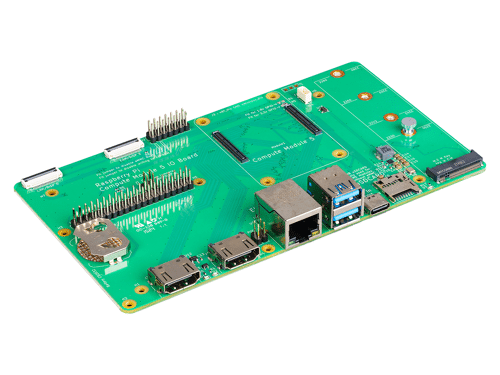

ExpansionskortKit

Tillbehör

Den centrala enheten i CM5 är Broadcom BCM2712, som innehåller en 64-bitars, fyrkärnig ARM Cortex-A76-processor klockad till upp till 2,4GHz. CM5 finns i olika RAM-konfigurationer: 2GB, 4GB eller 8GB. Till skillnad från fullstora modeller kan modulerna vara utrustade med integrerat eMMC-lagringsutrymme: 16GB, 32GB eller 64GB. Det finns också "ekonomiska" versioner utan eMMC-minne (de kan startas genom att ansluta ett SD-kort eller PCIe/M.2 med en extra SSD). Modulerna kan också valfritt utrustas med trådlösa kommunikationsenheter för Wi-Fi/Bluetooth. Detta ger användaren ett brett urval för att anpassa enheten till olika projektbehov.

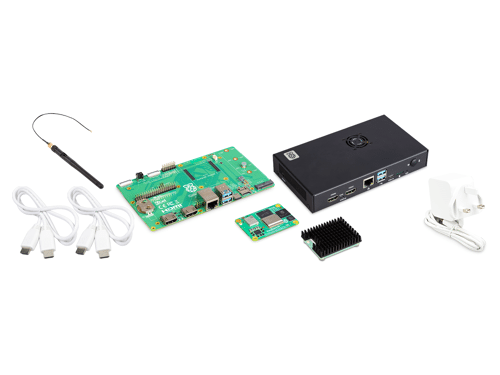

Från TME-katalogen finns också ett prototypkit för Raspberry Pi Compute Module 5. Det är en plattform förberedd av tillverkaren som erbjuder en vänlig miljö för att lära sig och prototypa lösningar av typen embedded och Internet of Things. Det innehåller anslutningar och enkel åtkomst till datorns gränssnitt. I prototypkitet får vi en basplatta, CM5-modul (4GB RAM, 32GB eMMC) med WiFi/Bluetooth-anslutning och alla tillbehör som behövs för att komma igång.

Dessutom erbjuder vi tillbehör för CM5-moduler: kylflänsar och antenner.

SoM CM5-moduler från RPi

Egenskaper
Typ av kit SOM
Arkitekturtyp Cortex A76
Anslutningstyp PCIe 2.0
Klockfrekvens 2,4GHz
Processor BCM2712
RAM-minne* 2…16GB
FLASH-minne* 16…64GB
Dimensioner 55x40mm
Version trådlös
Kommunikationsprotokoll Bluetooth 5.0/BLE, Ethernet, IEEE 802.11a/b/g/n/ac
WiFi 2,4GHz, 5GHz
Arbetstemperatur -20...85°C
Videokodning HEVC/H.265

* beroende på modell

Texten är framtagen av Transfer Multisort Elektronik Sp. z o.o.
